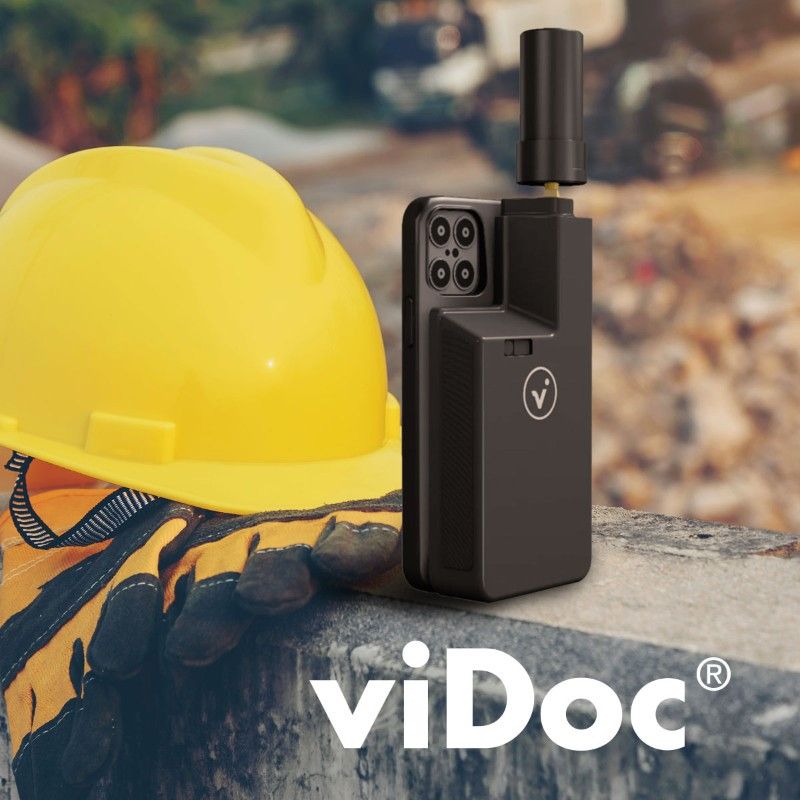

Máy định vị viDoc RTK Rover

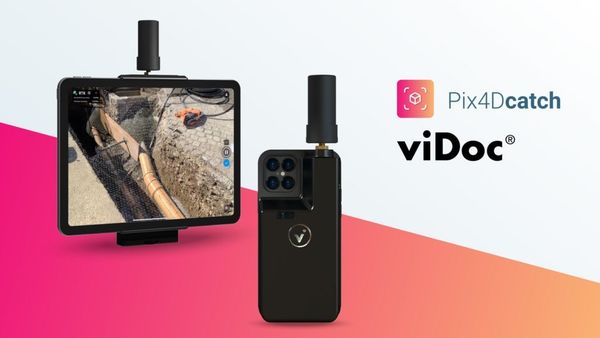

ViDoc RTK rover là một Máy định vị RTK cầm tay, có thể được gắn vào một số thiết bị Apple và Android. Thiết bị được đồng bộ hóa với Pix4Dcatch, có khả năng gán thông tin vị trí ảnh chụp với độ chính xác RTK trong thời gian thực, đồng thời được kết nối với bất kỳ dịch vụ NTRIP nào, cho phép quét hình ảnh 3D chính xác tuyệt đối. Khi sử dụng ViDoc RTK rover, độ chính xác của các mô hình 3D có thể đạt được dưới 5cm.



KHẢ NĂNG ỨNG DỤNG

Máy định vị Vidoc RTK Rover có thể ứng dụng trong nhiều lĩnh vực:

• Khảo sát
• Thi công (lập bản đồ hiện trạng, tính toán khối lượng bùn đất…)
• Lập bản đồ hiện trạng công trình ngầm đang thi công
• An toàn công cộng

TÍNH NĂNG NỔI BẬT

• Tích hợp Ăng ten GNSS, Laser dọi tâm và đo khoảng cách.
• Tích hợp công nghệ RTK, cho phép đạt độ chính xác phép đo 1cm+ 1ppm.
• Thiết bị có thể hoạt động lên đến 8 giờ.
• Kết nối thiết bị thông qua Bluetooth.

THÔNG SỐ KỸ THUẬT

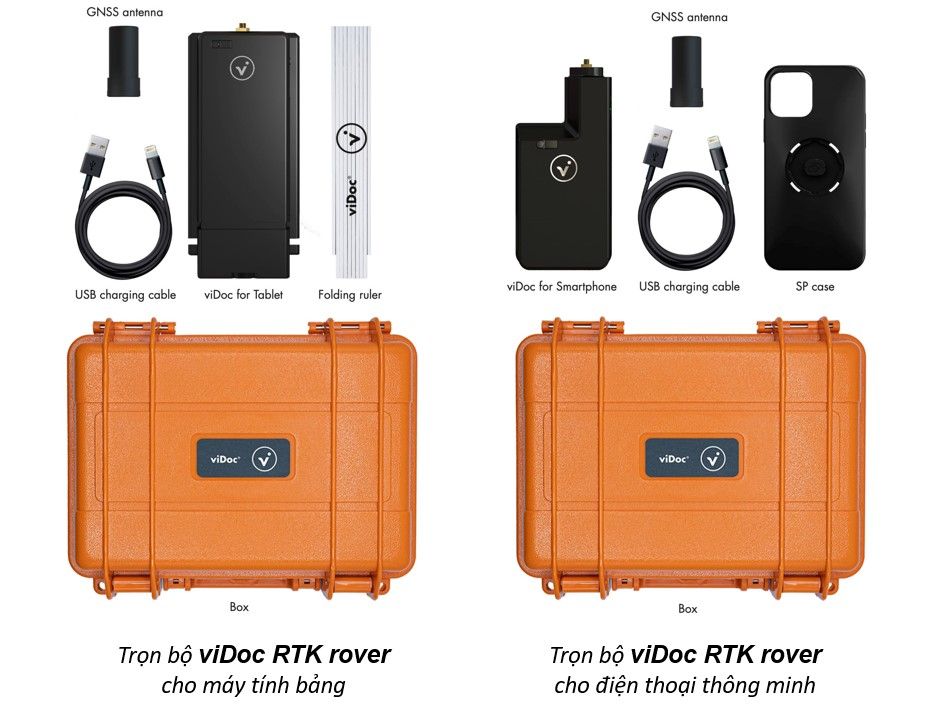

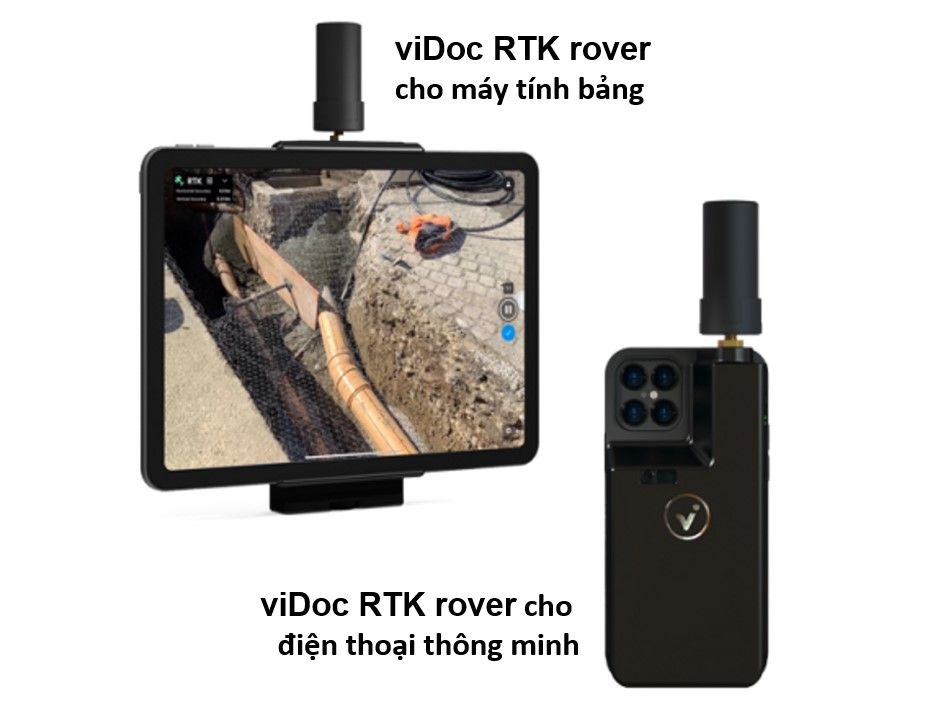

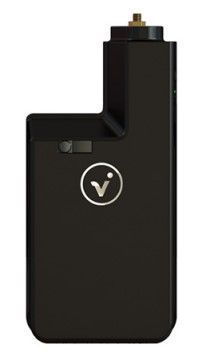

1. Loại viDoc:

Hạng mục	Điện thoại	Máy tính bảng
Hình ảnh
Kích thước	153x72x19mm	253x184x29mm
Trọng lượng	242g	484g
Nhiệt độ hoạt động	–5 đến +35°C
Độ ẩm	5–95% (không ngưng tụ)

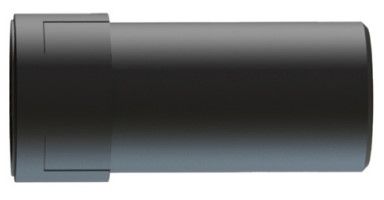

2. GNSS Antenna

Hạng mục	Thông số
Hình ảnh
Trọng lượng	< 19 g
Nhiệt độ hoạt động	–40 đến + 80°C
Độ ẩm	Lên đến 95%
Phân cực	RHCP
Tín hiệu vệ tinh	GPS: L1/L2 GLONASS:G1/G2 Beidou: B1/B2/B3 Galileo: El/E5b
Phủ sóng	360°
Điện thế cung cấp	3–16 VDC
Điện năng tiêu thụ	< 35 mA
Độ lợi	36 ± 2 dB
Hệ số nhiễu	< 1,5 dB
V.S.W.R.	< 2,0

3. Laser

Hạng mục	Thông số
Độ chính xác phép đo	± 2 mm
Phạm vi đo	Ground laser: 0,5 – 40 m Front laser: 0,5 – 20m
Cấp laser	2
Loại laser	635 nm, < 1 mW
Thời gian đo	0,1 đến 4 giây
Hiệu điện thế cung cấp	2,5 – 3,3 V
Nhiệt độ hoạt động	0 đến 40 °C

4. Hiệu suất hoạt động

Hạng mục	Thông số
Ưu điểm	Theo dõi tín hiệu linh hoạt, độc lập theo tín hiệu vệ tinh. Cải thiện khả năng định vị trong các điều kiện môi trường hạn chế với việc sử dụng đa vệ tinh. Giảm thời gian chết trong trường hợp mất tín hiệu (lên đến 5 giây).
Các tín hiệu vệ tinh được sử dụng đồng thời	GPS: L1C/A (1575.42 MHz); L2C (1227.60 MHz) BeiDou: B1I (1561.098 MHz); B2I (1207.140 MHz) Galileo: E1-B/C (1575.42 MHz); E5b (1207.140 MHz) GLONASS: L1OF (1602 MHz + k*562.5 kHz, k = –7,…, 5, 6); L2OF (1246 MHz + k*437.5 kHz, k = –7,…, 5, 6); QZSS

5. Dịch vụ định vị

Hạng mục	Thông số
Loại thiết bị	Bộ thu GNSS độ chính xác cao đa băng tần
Độ chính xác của tín hiệu xung	RMS 30 ns 99 % 60 ns
Tần số của tín hiệu xung	0,25Hz đến 10MHz
Thời gian khởi tạo	RTK < 10 giây
Đo tĩnh	Vị trí: 1cm + 1ppm Cao độ: 1cm + 1ppm
Thời gian khởi tạo RTK	Từ chưa hoạt động: 24 giây Khi đang hoạt động: 2s
RTK – Độ chính xác của vị trí	Vị trí: 7mm ở 15 phút Cao độ: 8mm ở 15 phút
RMS (độ lặp lại cho phép đo tĩnh)	Vị trí: 15mm ở 30 phút Cao độ: 21mm ở 30 phút
Độ chính xác tốc độ	0,05 m/s
Giới hạn hệ thống	Chiều cao 5.000 m Gia tốc <4 g Tốc độ 500 m / s
IMU	Được trang bị

6. Nguồn cấp

Thời gian hoạt động liên tục	Điện thoại	Máy tính bảng
Nhận và gửi	Tối đa 9 giờ	Tối đa 9 giờ
Hoạt động với mô-đun laser	Tối đa 6 giờ	Tối đa 6 giờ
Trong điều kiện thực tế	Tối đa 8 giờ	Tối đa 8 giờ
Dung lượng pin	2.400mAh	3.200mAh

7. Độ chính xác tuyệt đối và mô hình độ cao

Hạng mục	Thông số
Với dữ liệu EXIF	< 10cm
Với dữ liệu CSV	< 10cm
Với dữ liệu CSV+GCP	< 2cm
Với dữ liệu EXIF + GCP trong xử lý đám mây	< 2cm
